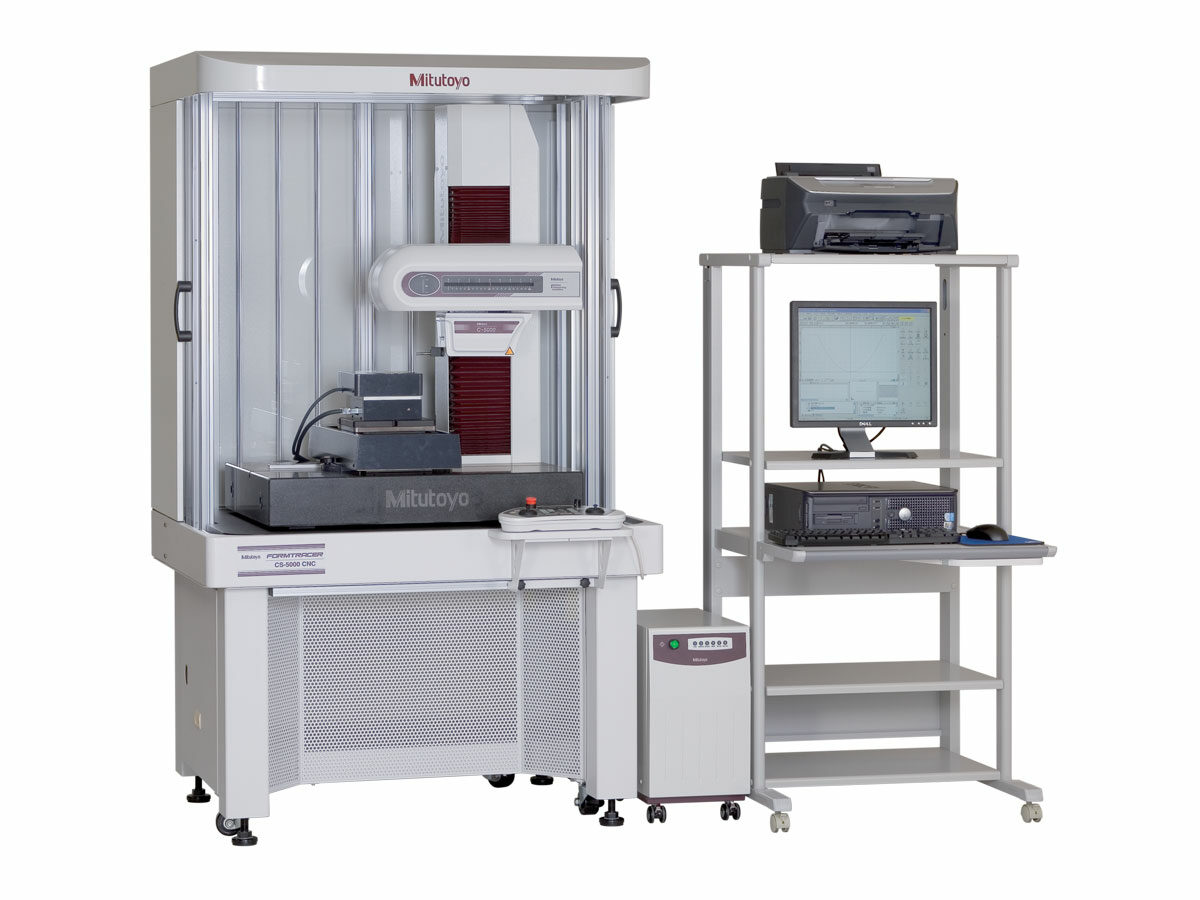

El Formtracer Extreme CS-5000CNC/ CS-H5000CNC mide simultáneamente la rugosidad superficial y el contorno en un único trazo de medición a alta velocidad y alta exactitud.
Características y beneficios
El Formtracer Extreme CS-5000CNC/CS-H5000CNC incorpora una Holoscale láser de Mitutoyo en los ejes X1 y Z1 para una alta resolución de mediciones simultáneas de rugosidad superficial y perfil. El detector del eje Z1 emplea un método de control activo para implementar una amplia gama de capacidades de medición donde la variación en la fuerza de medición dinámica está restringida. Las altas velocidades de desplazamiento de la unidad en sus ejes X1 y Z2 permiten un posicionamiento de alta velocidad y aumentan el rendimiento para mediciones de alta exactitud en múltiples perfiles y múltiples piezas de trabajo.
- El dispositivo de seguridad anticolisión en el detector del eje Z1 detiene automáticamente la máquina si el cuerpo principal choca con una pieza de trabajo.
- Para los modelos con eje A, la inclinación eléctrica de la unidad detectora permite la medición continua sobre superficies horizontales e inclinadas.
- En los modelos con mesa de eje Y, el posicionamiento en la dirección del eje Y amplía el intervalo de medición para múltiples piezas de trabajo.
- La unidad de control remoto permite realizar mediciones seguras, fáciles y rápidas.
- Los iconos que se muestran convenientemente en la parte superior de las teclas permiten a los operadores identificar fácilmente la selección del eje actual.
SERIES Información Técnica
| Eje alfa: | Instalado |
|---|---|
| Rango Eje X: | 8"/200 mm |
| Resolución Eje X: | 0,2 μpulgadas/0,005 μm |
| Método de medición (eje X): | Holoescala láser |
| Velocidad de accionamiento del eje X (software): | 0 - 1,57 pulgadas/s / 0 - 40 mm/s |
| Velocidad de medición (superficie): | .00078 - .008 pulg./seg. / .02 - .2 mm/seg. |
| Velocidad de medición (contorno): | .0008 - .08 pulg./seg. / .02 - 2 mm/seg. |
| Dirección de medición (superficie): | Hacia adelante hacia atrás |
| Resolución del eje alfa: | .000225° |
| Velocidad de rotación del eje alfa: | 1 rpm |
| Resolución de columna: | 1,97 μpulgadas |
| Resolución de columna: | 0,05 μm |
| Método de medición del eje Z2: | Codificador lineal RT |
| Velocidad de accionamiento del eje Z2 de la columna (Software): | 0 - 7,87 pulgadas/seg / 0 - 200 mm/seg |
| Velocidad de accionamiento del eje Z2 (joystick manual): | 0 - 1,97 pulgadas/seg. / 0 - 50 mm/seg. |
| Resolución Z del detector (aguja estándar): | 0,47 pulg./12 mm/0,03 μpulgada/0,008 μm |
| Resolución Z del detector (utilizando 2 agujas): | 0,94 pulgadas/24 mm/0,06 μpulgadas/0,0016 μm |
| Método de detección del eje Z1: | Holoescala láser |
| Fuerza de medición (aguja estándar): | 4 minutos |
| Medición de fuerza (utilizando 2 agujas): | 0,75 mN |
| Punta de aguja estándar (diamante, ángulo °/radio de la punta μm): | 40/5 (Diamante, ángulo °/radio de la punta μm) |
| Punta del lápiz (zafiro, radio de la punta mm) (punta de bola estándar): | .25 (zafiro, radio de la punta mm) (punta de bola estándar) |
| Punta del lápiz (diamante, ángulo °/radio de la punta μm) (usando lápiz 2x): | 40/5 (Diamante, ángulo °/radio de la punta μm) |
| Punta del lápiz (zafiro, radio de la punta mm) (Utilizando 2 lápices con punta esférica): | .25 (zafiro, radio de la punta mm) (utilizando 2 agujas con punta esférica) |
| base de granito: | 29,5 x 23,6" / 750 x 600 mm |
| Dimensiones de la unidad principal: | 31,5 x 24,4 x 39,4" / 800 x 620 x 1000 mm |
| Masa de la unidad principal: | 529 libras / 240 kg |
| Método de soporte de aislamiento de vibraciones: | Resorte neumático de diafragma |
| Soporte de aislamiento de vibraciones de frecuencia natural.: | Vertical: 2,5 a 3,5 Hz |
| Mecanismo de amortiguación del soporte de aislamiento de vibraciones: | Orificio |
| Mecanismo de nivelación del soporte con aislamiento de vibraciones: | Control automático con sensor mecánico. |
| Presión de suministro de aire del soporte de aislamiento de vibraciones: | .4Mpa |
| Masa de capacidad de carga del soporte de aislamiento de vibraciones: | 771,6 libras/350 kg |
| Dimensiones del soporte de aislamiento de vibraciones: | 42,5 x 39,2 x 28,1 pulgadas / 1080 x 995 x 715 mm |
| Masa del soporte de aislamiento de vibraciones: | 694 libras / 315 kg |
Lista de Productos
| Order No.: | Imagen del producto: | Tabla del eje Y: | Recorrido vertical de la columna: | Rango de medición de la mesa del eje Y: | Método de detección de la tabla del eje Y: | Velocidad de accionamiento del eje Y (software): | Velocidad de accionamiento del eje Y (joystick manual): | Capacidad de carga máxima del eje Y: | Tamaño de la tabla del eje Y: | Dimensiones del eje Y: | Unidad del eje Y Masa: | Dimensiones de la unidad principal: | Masa de cubierta de la máquina: |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 525-706-13 | - | No instalado | 19,7"/500 mm | - | - | - | - | - | - | - | - | 42,5 x 33,9 x 51,2" / 1080 x 860 x 1300 mm | 123,4 libras/56 kg |
| 525-707-13 | - | Instalado | 19,7"/500 mm | 8"/200 mm/1,97 μin/0,05 μm | Codificador lineal RT | 0 - 7,87 pulgadas/seg / 0 - 200 mm/seg | 0 - 1,97 pulgadas/seg. / 0 - 50 mm/seg. | 44 libras / 20 kg | 8x8" / 200x200 mm | 12,6 x 25,4 x 4,1 pulgadas/320 x 646 x 105 mm | 77 libras / 35 kg | 42,5 x 33,9 x 51,2" / 1080 x 860 x 1300 mm | 123,4 libras/56 kg |
| 525-727-13 | - | No instalado | 11,8"/300 mm | - | - | - | - | - | - | - | - | 42,5 x 33,9 x 43,3 pulgadas / 1080 x 860 x 1100 mm | 112 libras / 51 kg |
| 525-729-13 | - | Instalado | 11,8"/300 mm | 8"/200 mm/1,97 μin/0,05 μm | Codificador lineal RT | 0 - 7,87 pulgadas/seg / 0 - 200 mm/seg | 0 - 1,97 pulgadas/seg. / 0 - 50 mm/seg. | 44 libras / 20 kg | 8x8" / 200x200 mm | 12,6 x 25,4 x 4,1 pulgadas/320 x 646 x 105 mm | 77 libras / 35 kg | 42,5 x 33,9 x 43,3 pulgadas / 1080 x 860 x 1100 mm | 112 libras / 51 kg |
| 525-747-13 | - | No instalado | 19,7"/500 mm | - | - | - | - | - | - | - | - | 42,5 x 33,9 x 51,2" / 1080 x 860 x 1300 mm | 123,4 libras/56 kg |
| 525-749-13 | - | Instalado | 19,7"/500 mm | 8"/200 mm/1,97 μin/0,05 μm | Codificador lineal RT | 0 - 7,87 pulgadas/seg / 0 - 200 mm/seg | 0 - 1,97 pulgadas/seg. / 0 - 50 mm/seg. | 44 libras / 20 kg | 8x8" / 200x200 mm | 12,6 x 25,4 x 4,1 pulgadas/320 x 646 x 105 mm | 77 libras / 35 kg | 42,5 x 33,9 x 51,2" / 1080 x 860 x 1300 mm | 123,4 libras/56 kg |
| 525-776-13 | - | No instalado | 11,8"/300 mm | - | - | - | - | - | - | - | - | 42,5 x 33,9 x 43,3 pulgadas / 1080 x 860 x 1100 mm | 112 libras / 51 kg |
| 525-777-13 | - | Instalado | 11,8"/300 mm | 8"/200 mm/1,97 μin/0,05 μm | Codificador lineal RT | 0 - 7,87 pulgadas/seg / 0 - 200 mm/seg | 0 - 1,97 pulgadas/seg. / 0 - 50 mm/seg. | 44 libras / 20 kg | 8x8" / 200x200 mm | 12,6 x 25,4 x 4,1 pulgadas/320 x 646 x 105 mm | 77 libras / 35 kg | 42,5 x 33,9 x 43,3 pulgadas / 1080 x 860 x 1100 mm | 112 libras / 51 kg |
