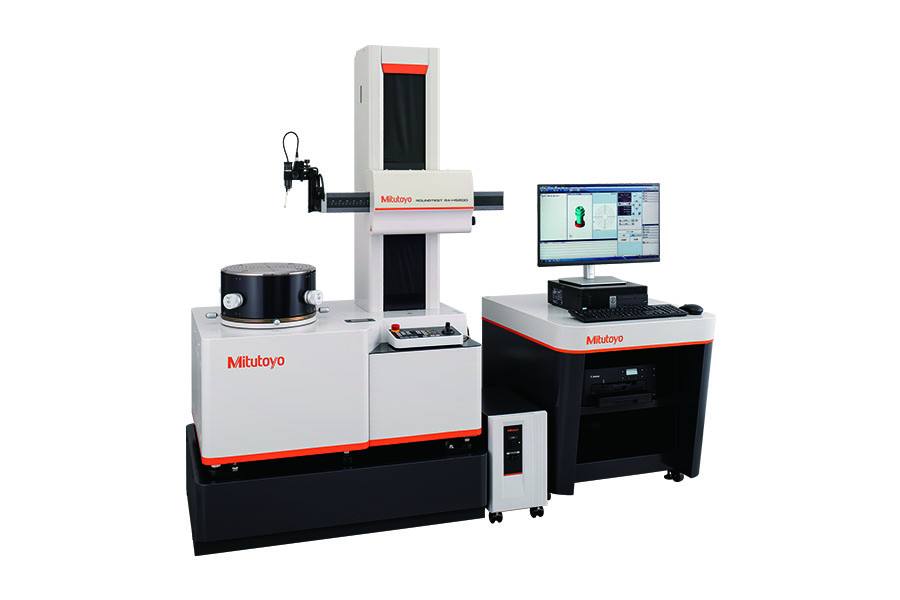

El sistema de medición de redondez/cilindricidad Roundtest RA-H5200 combina una exactitud de primer nivel con una maniobrabilidad superior y capacidades analíticas para piezas de trabajo pesadas y de gran tamaño.
Características y beneficios
El sistema de medición de redondez/cilindricidad de Roundtest RA-H5200 cuenta con una base rígida y una plataforma giratoria de alta exactitud que logra una precisión de fabricación excepcional como el rotor y el estator, además de un cojinete de aire que incorpora una apertura compleja que proporciona una rigidez superior y una distribución de presión uniforme. Como resultado, la exactitud rotacional (radial), que es el corazón del sistema de medición de redondez/cilindricidad, es de clase mundial (0.02 +3,5H/10000) µm. Una columna de eje Z de alta exactitud logra una rectitud de columna ultra alta, combinada con sensores de posicionamiento de alta exactitud en las unidades de desplazamiento de los ejes X y Z que brindan capacidades de medición altamente exactas y repetibles. La medición mientras se traza es posible a través de una escala lineal incorporada en el eje X para mantener el contacto con la superficie de la pieza de trabajo cuando el desplazamiento debido a la variación de la forma excede el intervalo de medición del sensor.
- La mesa de ajuste automático (A.A.T) proporciona centrado y nivelación automáticos de alta velocidad, lo que reduce en gran medida el tiempo total de medición.
- La función de medición en modo espiral combina la rotación de la mesa y la acción rectilínea, lo que permite la cilindricidad y la coaxialidad para que otros datos se carguen como un conjunto de datos continuo.
- La función de medición continua de OD/ID realiza mediciones de diámetro interno y externo sin necesidad de cambiar la posición del detector.
- Las funciones de seguridad mejoradas del detector, como la detección de contacto accidental y colisión, minimizan los daños tanto a la máquina como a las piezas de trabajo.
- Se puede montar un detector de rugosidad superficial, que cumpla con las normas internacionales pertinentes, en lugar del detector de medición de redondez para crear un sistema de ensayo de múltiples sensores para redondez/cilindricidad y rugosidad superficial.
SERIES Información Técnica
| Tipo de rodamiento: | Aire |
|---|---|
| Método de ajuste de la mesa: | Cabezales de micrófono automáticos |
| Velocidad de rotación: | 10, 2, 4, 6 rpm |
| Diámetro de la mesa: | 11,8"/300 mm |
| Rango de centrado de mesa (con función DAT): | ± 0,2" / ± 5 mm |
| Rango de nivelación de mesa: | ±1° |
| Carga máxima de mesa: | 176 libras / 80 kg |
| Diámetro máximo de sondeo de la tabla: | 15,7" / 400 mm |
| Diámetro máximo de carga de la mesa: | 26,8" / 680 mm |
| Método transversal de columna: | Motorizado |
| Velocidad de medición de la columna: | .5, 1, 2 mm/s |
| Profundidad máxima de sondeo de columna: | (Más de ø1,26) 3,34" / (Más de ø0,27) 1,97" / (Más de ø32) 85 mm / (Más de ø7) 50 mm |
| Método transversal radial: | Motorizado |
| Rango de recorrido radial: | 8,9" / 225 mm |
| Velocidad de transmisión radial (máx.): | 50 mm/s |
| Velocidad de medición radial: | .5, 1, 2 mm/s |
| Fuerza de medición del detector: | 10 a 50 mN |
| Punta del lápiz detector: | Diámetro de la bola de carburo 0,06" / Diámetro de la bola de carburo 1,6 mm |
| Rango de medición del detector estándar: | ±4, ±40, ±400 μm |
| Seguir el rango de medición del detector: | ±5 mm |
| Dirección de medición del detector: | Bidireccional |
| Ajuste del ángulo del lápiz: | ±45° |
| Puntos de muestreo de datos: | 14.400/revolución |
| Tipo de filtro: | 2CR50, 2CR75, 2CRPC50, 2CRPC75, gaussiano, desactivado |
| Descuento del valor: | 15, 15-150, 15-1500, 15-500, 150, 150-1500, 1500, 50, 50-1500, 50-500, 500, configuración manual |
| Círculo de Referencia para la Evaluación: | LSC, MCC, micrófono, MZC |
| Presión del aire: | 0,39 MPa |
| Aislador de vibración en masa: | 375 libras / 170 kg |
Lista de Productos
| Order No.: | Imagen del producto: | Rango de recorrido de columna: | Altura máxima de sondeo de la columna: | Dimensiones de la unidad principal: | Masa de la unidad principal: |
|---|---|---|---|---|---|
| 211-531A | - | 13,8"/350 mm | 13,8"/350 mm | 49,6 x 28,0 x 66,9"/ 1260 x 710 x 1700 mm | 1433 libras/650 kg |
| 211-532A | - | 21,7" / 550 mm | 21,7" / 550 mm | 49,6 x 28,0 x 74,8"/ 1260 x 710 x 1900 mm | 1477 libras / 670 kg |
