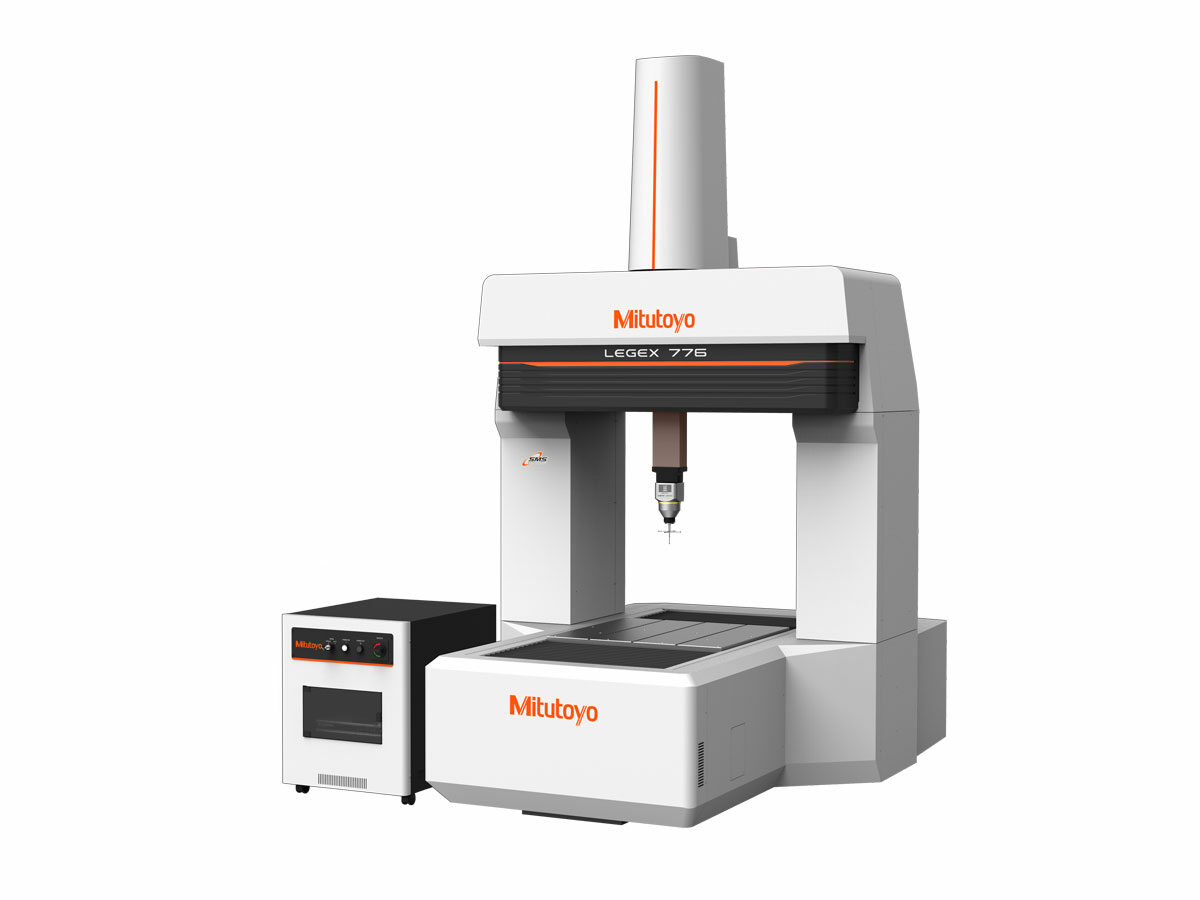

La serie LEGEX de máquinas CMM CNC de puente fijo de altísima exactitud de Mitutoyo es lo último en tecnología de medición de alta exactitud del mundo. Las máquinas CMM de la serie LEGEX son adecuadas para piezas de trabajo complejas de tamaño pequeño a mediano que requieren exactitud dimensional con tolerancias pequeñas, como engranes, cojinetes y moldes de lentes.
Características y beneficios
Las máquinas de medición por coordenadas de la serie LEGEX de Mitutoyo incorporan una unidad de escala de exactitud ultra alta con escalas de vidrio cristalizado (coeficiente de expansión térmica de 0.01×10-6/K) y un codificador lineal de reflexión de alto rendimiento y alta resolución que proporciona un rendimiento de posicionamiento superior. El diseño de puente fijo permite que los ejes X e Y funcionen de forma independiente, al tiempo que elimina los errores de cabeceo y guiñada. El sistema de accionamiento de “centro de gravedad” de LEGEX permite alcanzar velocidades muy altas al tiempo que toma mediciones de gran exactitud.
- Los aisladores de resorte amortiguados por aire con función de nivelación automática eliminan las vibraciones del piso de la fábrica de la máquina.
- La construcción rígida y duradera con diseño de puente fijo elimina las fluctuaciones de medición debido al movimiento del eje.
- Simulación de análisis de estructura FEM, garantiza la exactitud del movimiento geométrico y tiene errores mínimos debido a fluctuaciones en la carga y otras variables.
SERIES Información Técnica
| Tecnología: | Máquina de medición por coordenadas - CNC |
|---|---|
| Unidades: | pulgadas, métrico |
| Resolución: | 0.0000004" (0,00001 mm) |
| Método de guía: | Cojinete de aire en cada eje. |
| Soporte de vibración: | Estándar |
| Sistema de sonda: | PH10MQ |
| Sonda de disparo táctil: | TP7 |
| Sonda de escaneo: | MPP, SP25 |
| Palpador Láser: | Medida de superficie |
| Óptico Investigacion: |
QVP |
| Palpador de Rugosidad: | Prueba de surf |
Lista de Productos
| Order No.: | Imagen del producto: | Modelo: | Rango Eje X: |
Rango Eje Y: |
Rango Eje Z: |
Mesa de trabajo Tamaño: |
Pieza de trabajo Altura máxima: |
Pieza de trabajo Carga maxima: |
Máquina Masa: |
Máquina Dimensiones: |
|---|---|---|---|---|---|---|---|---|---|---|
| 356-407 |  |
LEGEX 574 | 19,68" (500 mm) |
27,55" (700 mm) |
15,74" (400 mm) |
21,65x29,52" (550 x 750 mm) |
27,55" (700 mm) |
551 libras (250 kilos) |
551 libras (250 kilos) |
57,87x95,66x103,54" (1470x2430x2630mm) |
| 356-417 |  |
LEGEX 774 | 27,55" (700 mm) |
27,55" (700 mm) |
15,74" (400 mm) |
29,52 x 29,52" (750 x 750 mm) |
27,55" (700 mm) |
1,102 libras (500 kilos) |
1,102 libras (500 kilos) |
65,74x95,66x103,54" (1670x2430x2630mm) |
| 356-427 |  |
LEGEX 776 | 27,55" (700 mm) |
27,55" (700 mm) |
23,62" (600 mm) |
29,52 x 29,52" (750 x 750 mm) |
33,46" (850 mm) |
1,102 libras (500 kilos) |
1,102 libras (500 kilos) |
65,74x95,66x115,35" (1670x2430x2930mm) |
| 356-437 |  |
LEGEX9106 | 35,43" (900 mm) |
35,43" (1000 mm) |
23,62" (600 mm) |
37,40x41,33" (950 x 1050 mm) |
33,46" (850 mm) |
1,763 libras (800 kilos) |
1,763 libras (850 kilos) |
73,62x119,29x120,07" (1870x3030x3050mm) |
