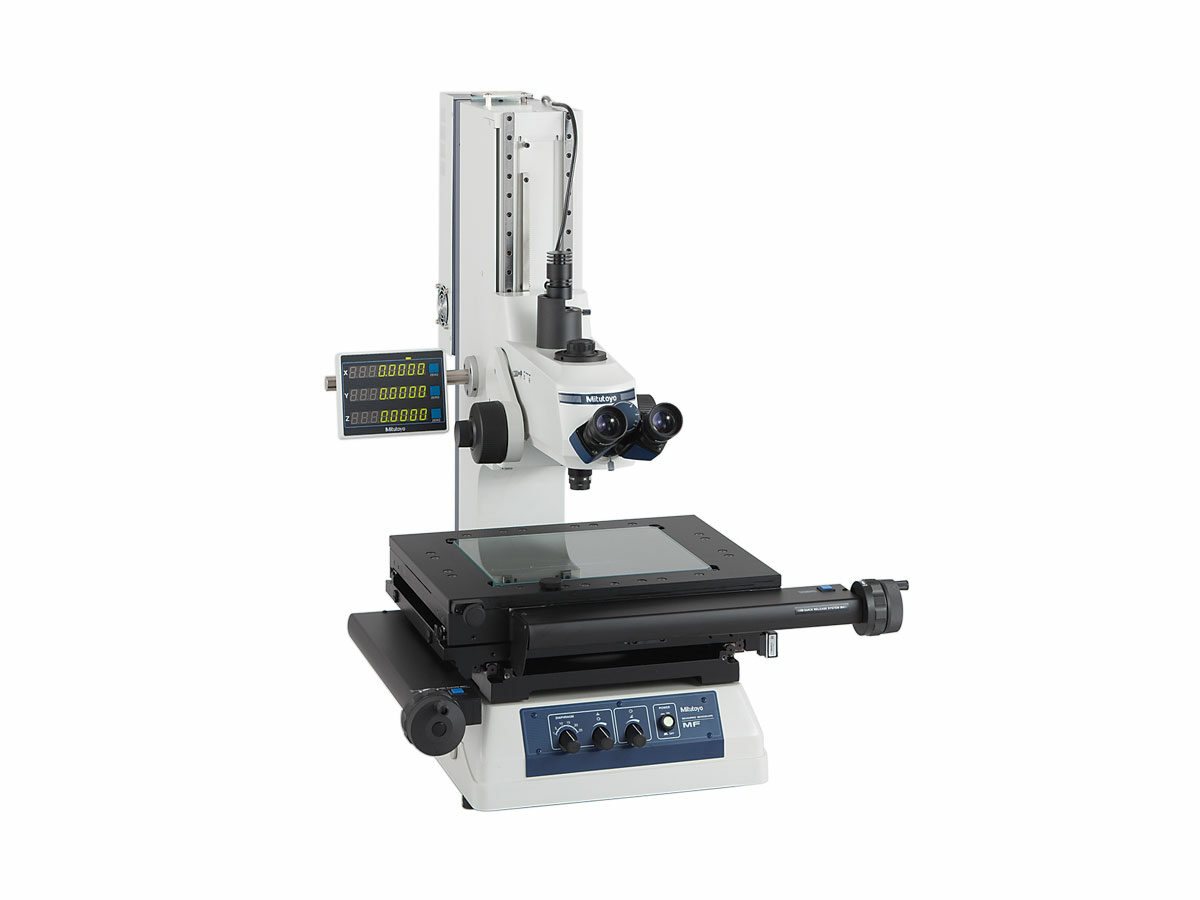

La serie MF 176 son microscopios fáciles de usar que ofrecen gran capacidad de aumento, amplio campo de visión y alta exactitud de medición.
Características y beneficios
Los microscopios de medición MF ofrecen la mejor exactitud de su clase. Utilizan objetivos telecéntricos que reducen el error de aumento debido a ligeras variaciones en la distancia de trabajo.
•La distancia de trabajo ultra larga prácticamente elimina cualquier riesgo de colisión con una pieza de trabajo incluso cuando hay asperezas en la superficie.
• Observación con una imagen erecta nítida y de alta resolución y un amplio campo de visión.
• Serie ML, objetivos de alta apertura numérica especialmente diseñados para la serie MF (tipo de distancia de trabajo larga).
• Unidad de iluminación (reflejada/transmitida) seleccionable entre LED de alta intensidad o foco de halógeno (selección requerida).
• El diafragma de apertura variable (reflejada/transmitida) permite la medición de observación al tiempo que suprime la difracción de la luz.
• Variedad de platinas estandarizadas con intervalos de recorrido de hasta 400×200 mm.
• Mecanismo de liberación rápida útil para mover la platina rápidamente al medir piezas de trabajo de gran tamaño o cantidad.
• Las perillas de desplazamiento grueso/fino equipadas de serie en ambos lados permiten una medición exacta del enfoque y la observación independientemente de la lateralidad.
• El revólver deslizante (opción instalada de fábrica) permite montar hasta dos objetivos.
• El puerto de cámara dedicado para una integración perfecta de la unidad Mitutoyo Vision o una cámara con montura C de terceros.
SERIES 176 Información Técnica
| Método de enfoque: | Enfoque manual (enfoque aproximado: 30 mm/ev, enfoque fino: 0,2 mm/rev) |
|---|---|
| Exactitud: | Eje XY (2,2 + 0,02 L) um, L = longitud de medición (mm) cuando no está cargado, JIS B7153 |
| Método de medición: | Codificador lineal (modelo de 2 ejes: eje X/Y, modelo de 3 ejes: eje X/Y/Z |
| Precisión de la indicación: | Eje Z: (5+0,04)Lum, L = Longitud de medición (mm), (tipo MF-B) |
| Función flotante: | Ejes X e Y con mecanismo de liberación rápida |
| Fuente de alimentación: | 120 VCA, 50/60 Hz |
| Resolución: | .0001/.00005/.00001" / .001/.0005/.0001mm |
Lista de Productos
| Order No.: | Imagen del producto: | Modelo: | Rango Eje X: | Rango Eje Y: | Rango Eje Z: | Tamaño superior de la etapa XY: | Tamaño efectivo del vidrio: | Función giratoria: | Altura máxima de la pieza de trabajo: | Carga máxima de la pieza de trabajo: |
|---|---|---|---|---|---|---|---|---|---|---|
| 176-861-10 |  |
MF-A1010D | 4"/100 mm | 4"/100 mm | 6"/150 mm | 11x11"/280x280mm | 7x7"/280x280mm | - | 6"/150 mm | 22 libras/10 kg |
| 176-862-10 | - | MF-A2010D | 8"/200 mm | 4"/100 mm | 6"/150 mm | 14x11"/350x280mm | 10x6"/350x280mm | - | 6"/150 mm | 22 libras/10 kg |
| 176-863-10 |  |
MF-A2017D | 8"/200 mm | 7"/170 mm | 8,7"/220 mm | 16,1x13,4"/410x342mm | 10,6x9,4"/410x342mm | +/- 5 grados (izquierda) | 8,7"/220 mm | 44 libras / 20 kg |
| 176-864-10 |  |
MF-A3017D | 12"/300 mm | 7"/170 mm | 8,7"/220 mm | 20,07x13,4"/510x342mm | 14,5x9,4"/510x342mm | +/- 5 grados (izquierda) | 8,7"/220 mm | 44 libras / 20 kg |
| 176-865-10 |  |
MF-A4020D | 16"/400 mm | 8"/200 mm | 8,7"/220 mm | 24x13,4"/610x342mm | 17,3x9,4"/610x342mm | +/- 3 grados (izquierda) | 8,7"/220 mm | 33 libras / 15 kg |
