El microscopio de la serie MF-UB 176 proporciona imágenes de observación claras con una excelente calidad de color y ofrece la mayor exactitud de medición de su clase.
Series 176
Microscopios de medición multifunción de campo claro de 3 ejes y alta capacidad
Características y beneficios
El microscopio de medición de tres ejes de la serie MF-UB ofrece a los operadores una observación de campo claro y un amplio campo de visión. La distancia de trabajo ultralarga del microscopio y el ajuste manual del eje Z brindan la capacidad de observar objetos más grandes con detalle para una mayor flexibilidad.
- La integración de las funciones del microscopio metalúrgico y de medición proporciona una solución de observación de alta resolución y medición de alta exactitud.
- Unidad de iluminación (reflejada/transmitida) seleccionable entre LED de alta intensidad o foco de halógeno (requerida).
- El diafragma de apertura variable (reflejado/transmitido) permite el ajuste del contraste.
- Variedad de platinas estandarizadas con intervalo de recorrido hasta 400 × 200mm.
- Mecanismo de liberación rápida útil para mover la platina rápidamente al medir piezas de trabajo de gran tamaño o cantidad.
- Observación con gran aumento hasta 2 000X.
- Puerto de cámara dedicado para una integración perfecta de la unidad de Visión de Mitutoyo o una cámara con montura C de terceros.
- Disponible torreta motorizada o manual de 4 o 5 posiciones.
SERIES 176 Información Técnica
| Método de enfoque: | Enfoque manual (enfoque aproximado: 30 mm/rev, enfoque fino: 0,2 mm/rev) |
|---|---|
| Método de medición: | Codificador lineal (modelo de 2 ejes: eje X/Y, modelo de 3 ejes: eje X/Y/Z |
| Precisión de la indicación: | Eje Z: (5+0,04)Lum, L = Longitud de medición (mm) |
| Función flotante: | Ejes X e Y con mecanismo de liberación rápida |
| Resolución: | .0001/.00005/.00001 (.001 mm/.0005 mm/.0001 mm) |
Lista de Productos
| Order No.: | Imagen del producto: | Modelo: | Rango Eje X: | Rango Eje Y: | Rango Eje Z: | Exactitud: | Tamaño superior de la etapa XY: | Tamaño efectivo del vidrio: | Función giratoria: | Carga máxima de la pieza de trabajo: |
|---|---|---|---|---|---|---|---|---|---|---|
| 176-876-10 | - | MF-UB1010D | 4"/100 mm | 4"/100 mm | 6"/150 mm | Eje XY (2,2 + 0,02 L) um, L = longitud de medición (mm) cuando no está cargado, JIS B7153 | 11x11"/280x280mm | 7x7"/280x280mm | - | 22 libras/10 kg |
| 176-877-10 | - | MF-UB2010D | 8"/200 mm | 4"/100 mm | 6"/150 mm | Eje XY (2,2 + 0,02 L) um, L = longitud de medición (mm) cuando no está cargado, JIS B7154 | 14x11"/350x280mm | 10x6"/350x280mm | - | 22 libras/10 kg |
| 176-878-10 | - | MF-UB2017D | 8"/200 mm | 7"/170 mm | 8,7"/220 mm | Eje XY (2,2 + 0,02 L) um, L = longitud de medición (mm) cuando no está cargado, JIS B7155 | 16,1x13,4"/410x342mm | 10,6x9,4"/410x342mm | +/- 5 grados (izquierda) | 44 libras / 20 kg |
| 176-879-10 | - | MF-UB3017D | 12"/300 mm | 7"/170 mm | 8,7"/220 mm | Eje XY (2,2 + 0,02 L) um, L = Longitud de medición (mm) cuando no está cargado, JIS B7156 | 20,07x13,4"/510x342mm | 14,5x9,4"/510x342mm | +/- 5 grados (izquierda) | 44 libras / 20 kg |

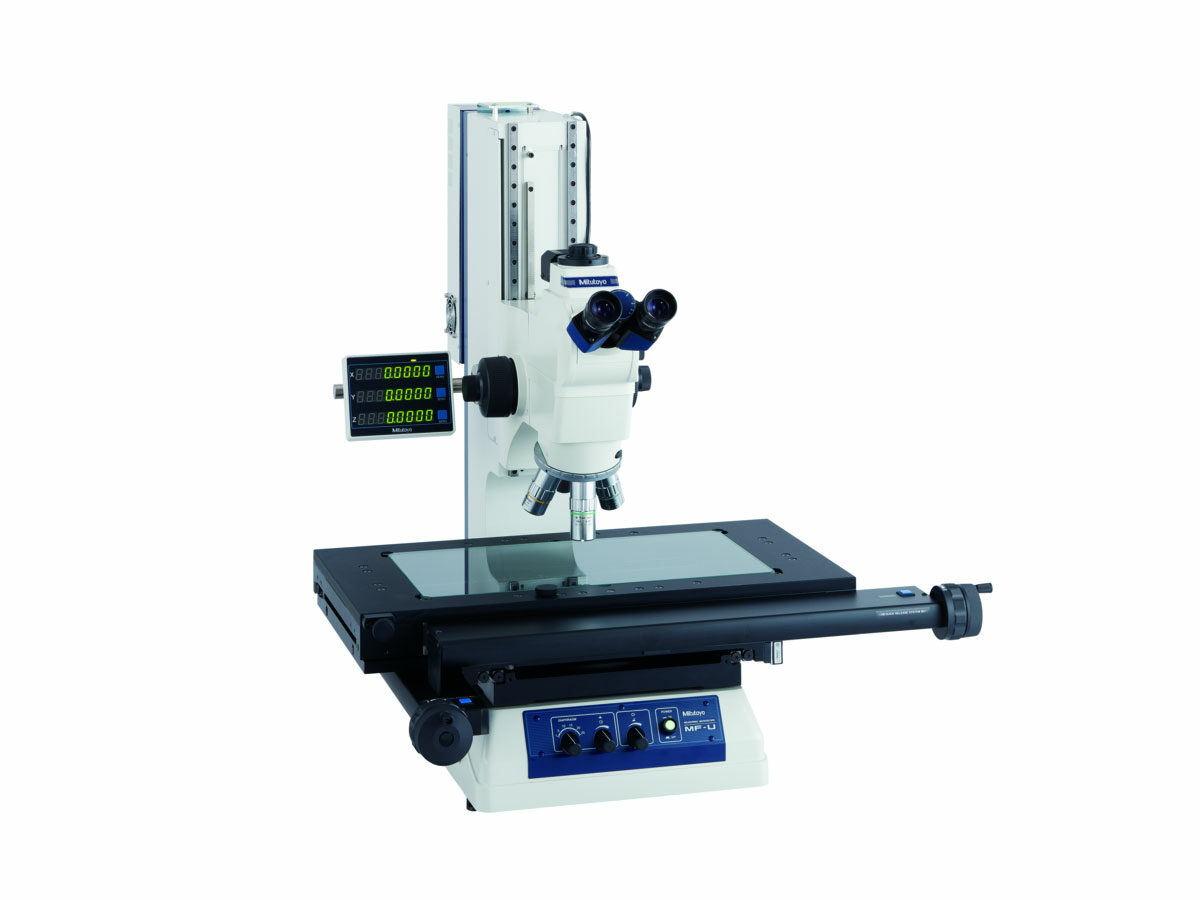

| 176-880-10 | - | MF-UB4020D | 16"/400 mm | 8"/200 mm | 8,7"/220 mm | Eje XY (2,2 + 0,02 L) um, L = longitud de medición (mm) cuando no está cargado, JIS B7157 | 24x13,4"/610x342mm | 17,3x9,4"/610x342mm | +/- 3 grados (izquierda) | 33 libras / 15 kg |
