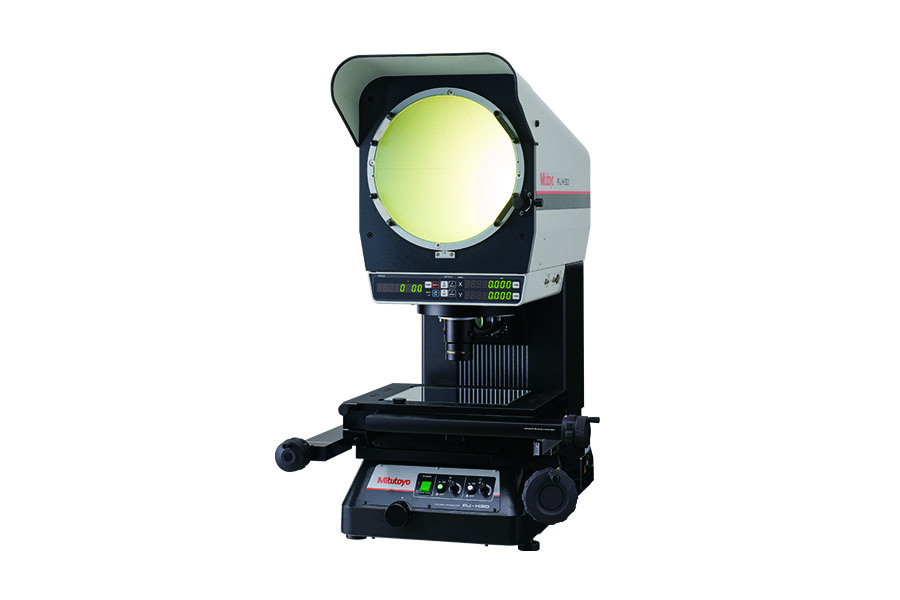

El comparador óptico PJ-H30 de Mitutoyo de alta exactitud está diseñado para un mejor rendimiento óptico y es más fácil y rápido de operar.
Series 303
Serie PJ (Comparador vertical de alta exactitud con torreta)
Características y beneficios
La serie de comparadores ópticos PJ-H30 de Mitutoyo logra mediciones de alta exactitud, lo que hace que este comparador óptico sea adecuado para casi todas las industrias. La pantalla transportadora de 12 pulgadas gira 360 grados completos y proyecta una imagen vertical.
• El cabezal de la pantalla se mueve hacia arriba y hacia abajo con la perilla manual o la unidad motorizada para enfocar.
• Los recorridos de los ejes X e Y se extienden para garantizar un recorrido máximo de la platina de 300 x 170mm para piezas más grandes.
• La mesa cuenta con un mecanismo giratorio para alinear cómodamente una pieza de trabajo.
• El sistema óptico de nuevo diseño con lentes de alta apertura numérica proporciona una mayor resolución óptica e imágenes de pantalla más brillantes y claras durante la iluminación de la superficie.
• La torreta de montaje estándar de tres lentes incluye una lente 10X.
• Hay cuatro tipos de lentes de proyección disponibles: 5X, 20X, 50X y 100X.
• El modelo PJ-H30D cuenta con enfoque potente para un uso más sencillo.
• El procesamiento de mediciones 2D está disponible mediante el uso de datos QM.

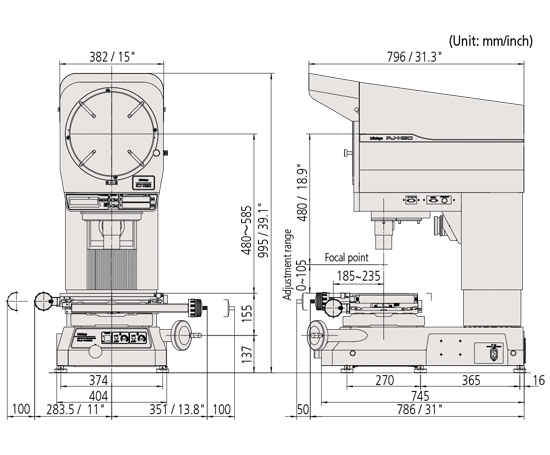

SERIES 303 Información Técnica
| Imagen proyectada: | Erguido |
|---|---|
| Tamaño de pantalla: | 12" / 306 mm |
| Material de la pantalla: | Vidrio molido fino |
| Linea de referencia: | Línea cruzada |
| Visualización de ángulo: | Resolución 1 grado, Rango 370, Funciones Cambio de modo absoluto/incremental. Puesta a cero |
| Iluminación de contorno de precisión de aumento: | +/- 0,1 % o menos |
| Iluminación de superficie de precisión de aumento: | +/- 0,15% o menos |
| Lente de proyección: | 10X |
| Montura de lente: | Torreta de montaje de 3 lentes |
| Fuente de luz de iluminación de contorno: | Bombilla halógena (24 V, 150 W) |
| Sistema óptico de iluminación de contorno: | Sistema Telecéntrico |
| Funciones de iluminación de contorno: | Ajuste de brillo, filtro absorbente de calor, ventilador de refrigeración. |
| Fuente de luz de iluminación de superficie: | Bombilla halógena (24 V, 150 W) |
| Sistema óptico de iluminación de superficie: | Iluminación vertical/oblicua con lente condensadora ajustable |
| Accesorios requeridos: | - |
| Fuente de alimentación: | 120 VCA, 50/60 Hz |
| Resolución: | 0,00004"/0,001 mm |
| Altura máxima de la pieza de trabajo: | 4,1" / 105 mm |
Lista de Productos
| Order No.: | Imagen del producto: | Modelo: | Tipo de enfoque: | Tamaño de la mesa: | Área efectiva de la mesa: | Masa: | Accesorios: | Rango Eje X: | Rango Eje Y: | Carga máxima de la pieza de trabajo: |
|---|---|---|---|---|---|---|---|---|---|---|
| 303-712-1A | - | PJ-H30A1010B | Manual | 11,84 x 9,4 / 300 x 240 | 7,1 x 5,9" / 300 x 240 mm | 391 libras / 176 kg | - | 4"/100 mm | 4"/100 mm | 10 kg/22 libras |
| 303-713-1A | - | PJ-H30A2010B | Manual | 13,8 x 11 / 350 x 280 | 9,8 x 5,9" / 350 x 280 mm | 396 libras / 178 kg | - | 8"/200 mm | 4"/100 mm | 10 kg/22 libras |
| 303-714-1A | - | PJ-H30A2017B | Manual | 16,1 x 13,5 / 410 x 342 | 10,6x9,4"/410x342mm | 556 libras / 205 kg | - | 8"/200 mm | 6,7"/170 mm | 20 kg/44 libras |
| 303-715-1A | - | PJ-H30A3017B | Manual | 20 x 13,5 / 510 x 342 | 14,6 x 9,4" / 510 x 342 mm | 471 libras / 212 kg | - | 12"/300 mm | 6,7"/170 mm | 20 kg/44 libras |
| 303-732-1A | - | PJ-H30D1010B | Fuerza | 11,84 x 9,4 / 300 x 240 | 7,1 x 5,9" / 300 x 240 mm | 391 libras / 176 kg | - | 4"/100 mm | 4"/100 mm | 10 kg/22 libras |
| 303-733-1A | - | PJ-H30D2010B | Fuerza | 13,8 x 11 / 350 x 280 | 9,8 x 5,9" / 350 x 280 mm | 396 libras / 178 kg | - | 8"/200 mm | 4"/100 mm | 10 kg/22 libras |
| 303-734-1A | - | PJ-H30D2017B | Fuerza | 16,1 x 13,5 / 410 x 342 | 10,6x9,4"/410x342mm | 556 libras / 205 kg | - | 8"/200 mm | 6,7"/170 mm | 20 kg/44 libras |
| 303-735-1A | - | PJ-H30D3017B | Fuerza | 20 x 13,5 / 510 x 342 | 14,6 x 9,4" / 510 x 342 mm | 471 libras / 212 kg | - | 12"/300 mm | 6,7"/170 mm | 20 kg/44 libras |
