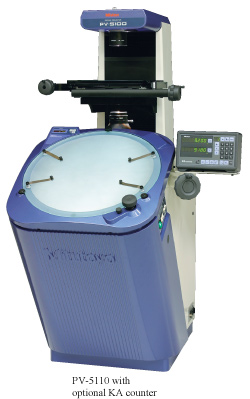

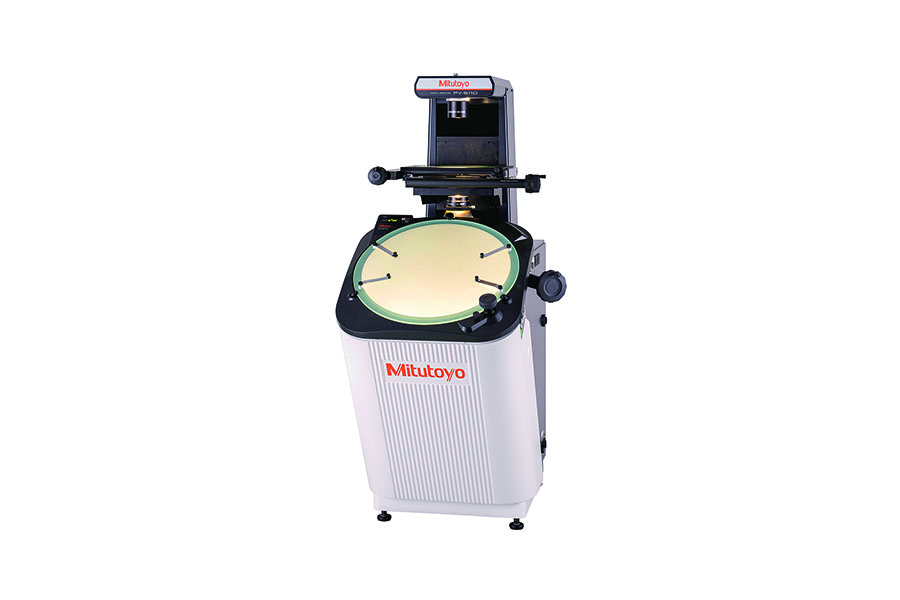

El comparador óptico vertical PV-5110 de Mitutoyo es un modelo para área de trabajo que cuenta con un sistema de iluminación hacia abajo y una pantalla en ángulo para facilitar el seguimiento de piezas o la comparación de plantillas.
Series 304
Serie PV (Comparador vertical modelo de piso con sistema de iluminación descendente)
Características y beneficios
La colocación en el piso y la pantalla en ángulo de 500mm del comparador óptico vertical PV-5110 de Mitutoyo permiten facilitar el seguimiento y la comparación de plantillas de las imágenes proyectadas. El sistema de iluminación de superficie oblicua hacia abajo proporciona imágenes claras y brillantes para una fácil inspección de piezas de trabajo no reflectantes, como piezas de plástico o materiales impresos.
- Pantalla grande de 500mm.
- Modelo de piso que utiliza un sistema de iluminación hacia abajo.
- Pantalla de transportador de lectura digital (incluye funciones de ajuste a cero y cambio de coordenadas ABS/INC) para una medición de ángulos fácil y sin errores.
- La pantalla en ángulo permite trazar fácilmente las imágenes proyectadas o compararlas con una plantilla.

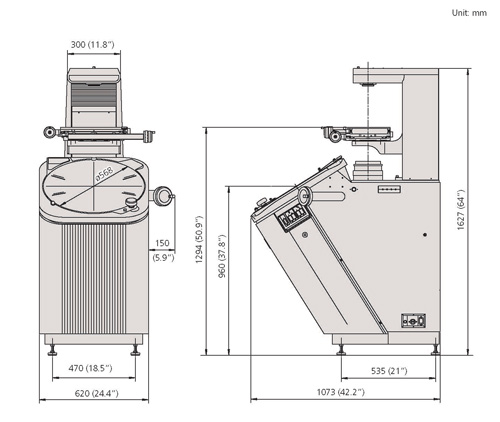

SERIES 304 Información Técnica
| Imagen proyectada: | invertido |
|---|---|
| Tamaño de pantalla: | 20"/508 mm |
| Material de la pantalla: | Vidrio molido fino |
| Linea de referencia: | Línea cruzada |
| Visualización de ángulo: | Resolución 1 minuto o 0,01 grados (conmutable), rango +/- 370 grados, funciones: cambio de modo absoluto/incremental, puesta a cero |
| Iluminación de contorno de precisión de aumento: | +/- 0,1 % o menos |
| Iluminación de superficie de precisión de aumento: | +/- 0,15% o menos |
| Lente de proyección: | 10X |
| Fuente de luz de iluminación de contorno: | Bombilla halógena (24 V, 150 W) |
| Sistema óptico de iluminación de contorno: | Sistema Telecéntrico |
| Funciones de iluminación de contorno: | Interruptor de brillo de 2 pasos, filtro absorbente de calor, ventilador de refrigeración |
| Fuente de luz de iluminación de superficie: | Bombilla halógena (24 V, 150 W) |
| Sistema óptico de iluminación de superficie: | Iluminación vertical |
| Fuente de alimentación: | 120 VCA, 50/60 Hz |
Lista de Productos
| Order No.: | Imagen del producto: | Modelo: | Rotacion de pantalla: | Unidad de medida: | Tamaño de la mesa: | Área efectiva de la mesa: | Masa: | Rango Eje X: | Rango Eje Y: | Resolución: | Altura máxima de la pieza de trabajo: | Carga máxima de la pieza de trabajo: | Accesorios: |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 304-919A |  |
PV-5110 | Alimentación fina y sujeción de 360 grados. | escala lineal incorporada | 15,9 x 9,8 / 380 x 250 | 10,5x6,7"/380x250mm | 467 libras libras. / 210kg | 8"/200 mm | 4"/100 mm | 0,00004"/0,001 mm | 7,12"/181 mm | 17,6 libras/8 kg | - |
