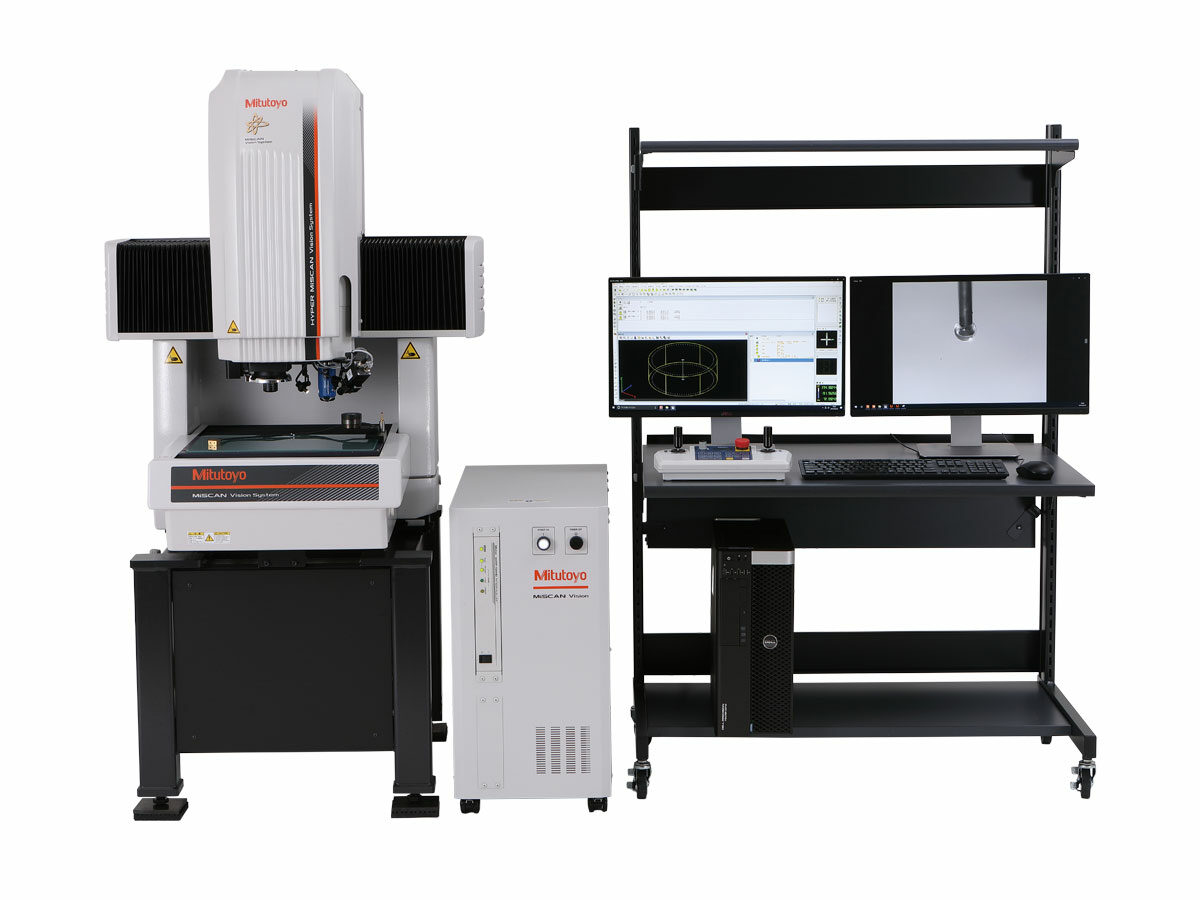

El sistema de medición por visión MiScan Hyper de Mitutoyo combina las ventajas de una máquina de medición por visión y de una CMM de escaneo en una única plataforma. El MiSCAN Hyper puede equiparse con diferentes palpadores de escaneo para elementos pequeños.
Características y beneficios
El sistema de medición por visión CNC MiScan Hyper de Mitutoyo completa tareas exigentes en la medición basada en visión al combinar las ventajas de una máquina de medición por visión y una CMM. El palpador de contacto se puede equipar con un palpador de contacto tradicional o con un palpador de escaneo MPP-NANO de Mitutoyo. El MPP-NANO, de un diámetro de bola de hasta 125 µm, es perfecto para funciones de formato pequeño.
- La estructura del bastidor principal tiene una construcción de puente fijo que logra mediciones de alta exactitud.
- Un anillo de luz programable (PRL) permite un control y una dirección exacta para una iluminación de medición óptima para mejorar el borde de superficies inclinadas y escalones muy pequeños.
- El enfoque de patrón ayuda a medir superficies de bajo contraste con mayor exactitud.
- El zoom de torreta motorizada cambia el multiplicador de amplificación de 1X a 6X.
- La compensación de temperatura estándar ofrece mayor exactitud en entornos de temperatura desafiantes.
- La exactitud de este modelo cumple con la norma ISO 10360-7:2011 (especificaciones a pedido).
SERIES Información Técnica
| Tecnología: | CNC VMM |
|---|---|
| Resolución de escala: | 0,0000007874"/0,00002 mm |
| Ambiente: | 68°F 20ºC |
| Tipo de cámara: | CCD en blanco y negro |
| Campo de visión: | 0,0016 x 0,0012 - 0,4937 x 0,3701" / 0,04 x 0,03 - 12,54 x 9,4 mm |
| Tipo de zoom: | Torreta interna |
| Aumento: | 16x - 4800x |
| Presión de aire requerida: | 0,5 MPa - 0,9 MPa |
| Sonda de disparo táctil: | No |
| Iluminación de colores: | No |
| Escaneo óptico 3D (PFF): | No |
| Enfoque automático con seguimiento láser (TAF): | No |
| Soporte de vibración: | Opcional |
| 10360-4 MPETHP/MPTTHP SP25: | 2.5 |
| 10360-4 MPETHP/MPTTHP MPP-NANO: | 0,6 |
| ISO 10360-5:2010PFTU,MPE SP25: | 1.9 |
| 10360-5:2010PFTU,MPE MPP: | 0,6 |
Lista de Productos
| Order No.: | Modelo: | Rango Eje X: | Rango Eje Y: | Rango Eje Z: | Carga máxima de la pieza de trabajo: | Control máximo del soporte de la pieza de trabajo: | Dimensiones: |
|---|---|---|---|---|---|---|---|
| 364-502-10S | MVS-H302P1L-D (MiScan Hyper 302 SP25) | 12"/300 mm | 8"/200 mm | 8"/200 mm | 33 libras / 15 kg | 794 libras / 360 kg | 37 x 34 x 41" / 951 x 859 x 1043 mm |
| 364-503-10S | MVS-H302P1L-D (MiScan Hyper 302 MPP-NANO) | 12"/300 mm | 8"/200 mm | 8"/200 mm | 33 libras / 15 kg | 794 libras / 360 kg | 37 x 34 x 41" / 951 x 859 x 1043 mm |
| 364-512-10S | MVS-H404P1L-D (MiScan Hyper 404 SP25) | 16"/400 mm | 16"/400 mm | 10"/250 mm | 66 libras / 30 kg | 1277 libras / 579 kg | 55 x 40 x 54" / 1407 x 1027 x 1380,5 mm |
