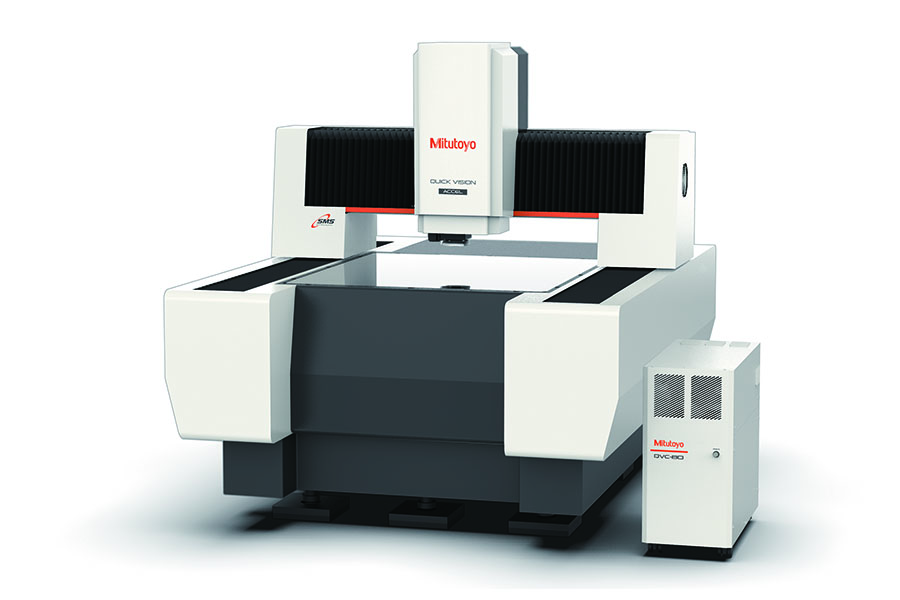

El sistema de medición por visión CNC Quick Vision ACCEL de Mitutoyo se diseñó con el objetivo principal de lograr velocidad y eficiencia en la medición. La máquina acciona los ejes X e Y a 400mm/s.
Características y beneficios
El sistema de medición por visión Quick Vision ACCEL de Mitutoyo es ideal para medir piezas de gran formato, como placas de circuitos impresos, cuya densidad y resolución siguen aumentando, así como máscaras metálicas y placas de serigrafía. El Quick Vision ACCEL también es óptimo para medir placas de circuitos de vidrio, películas y otros componentes de paneles de visualización, y resulta adecuado para medir piezas delgadas y ligeras, así como piezas con ciclos de vida cortos.
- Su estructura de puente móvil elimina la necesidad de una plataforma móvil, lo que simplifica el diseño del soporte de la pieza y reduce las horas de trabajo necesarias para su fabricación e inspección.
- El QV ACCEL realiza mediciones de altura de alta precisión mediante detección de bordes y autoenfoque de imagen.
- La función de enfoque por patrón permite el autoenfoque incluso en objetos transparentes como películas y vidrio.
- Un anillo de luz programable (PRL) permite un control exacto y una dirección óptima para una iluminación de medición ideal, realzando los bordes de superficies inclinadas y escalones muy pequeños.
-
El autoenfoque de seguimiento (TAF) opcional mantiene el enfoque durante la medición en superficies de piezas deformadas.
SERIES 363 Información Técnica
| Tecnología: | CNC VMM |
|---|---|
| Ambiente: | 68°F 20ºC |
| Tasa de cambio por hora: | ±1 °C / ±1,8 °F |
| Tipo de cámara: | CCD en blanco y negro |
| Campo de visión: | 0,0016 x 0,0012 - 0,4937 x 0,3701" / 0,04 x 0,03 - 12,54 x 9,4 mm |
| Tipo de zoom: | Torreta interna |
| Aumento: | 16x - 4800x |
| Sonda de disparo táctil: | No |
| Iluminación de colores: | No |
| Escaneo óptico 3D (PFF): | Opcional |
| Enfoque automático con seguimiento láser (TAF): | No |
| Soporte de vibración: | Opcional |
| Rango Eje Z: | 6"/150 mm |
Lista de Productos
| Order No.: | Modelo: | Rango Eje X: | Rango Eje Y: | Carga máxima de la pieza de trabajo: | Masa (incl. soporte y controlador): | Dimensiones: |
|---|---|---|---|---|---|---|
| 363-315-10Y | QV-A808P1L-D (Accel 808) | 31" / 800 mm | 31" / 800 mm | 22 libras/10 kg | 4520 libras/2050 kg | 58 x 73 x 62 pulgadas (1475 x 1860 x 1578 mm) |
| 363-335-10Y | QV-A1010P1L-D (Accel 1010) | 39" / 1000 mm | 39" / 1000 mm | 66 libras / 30 kg | 6505 libras/2950 kg | 75 x 83 x 63" (1912 x 2116 x 1603 mm) |
