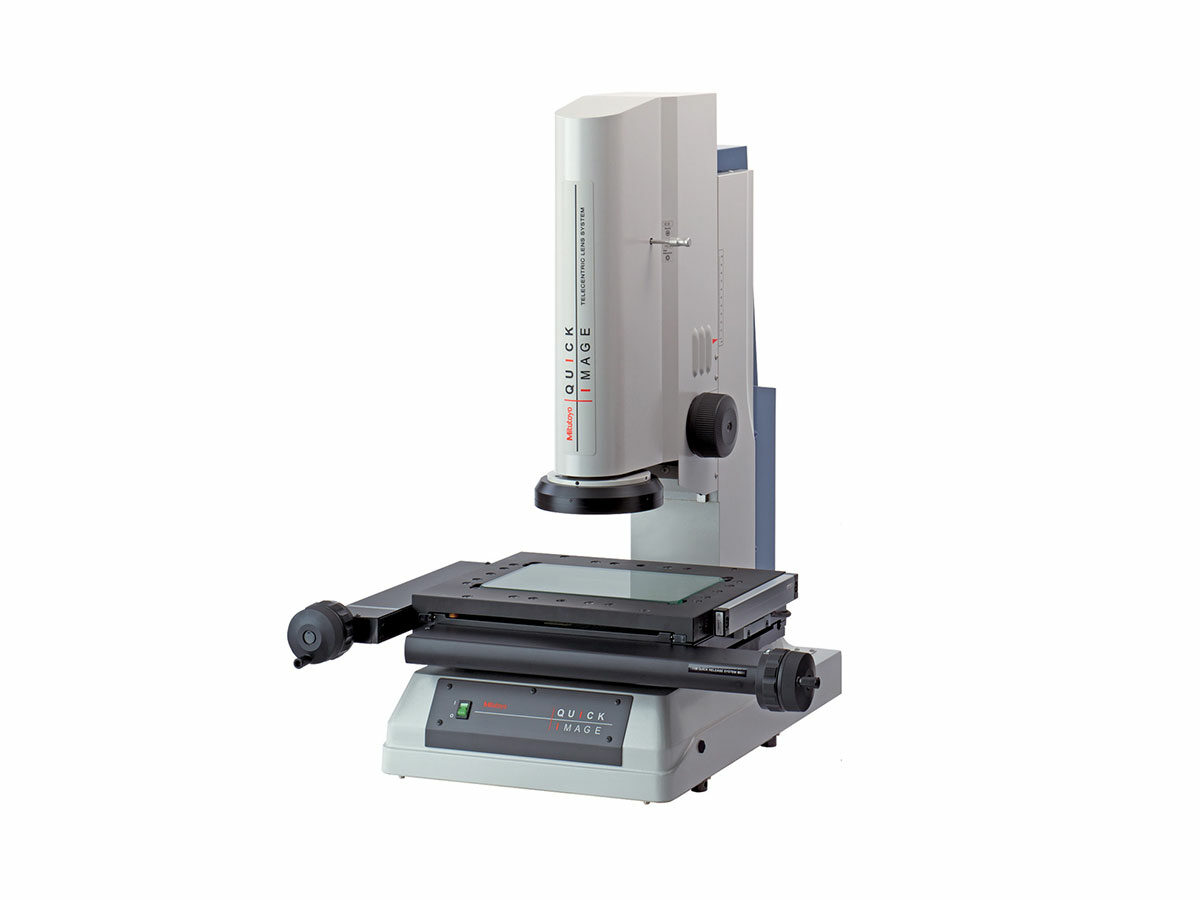

La Quick Image manual de Mitutoyo es un sistema de medición por visión 2D fácil de usar y operar que proporciona características únicas y mide en un amplio intervalo con stitching (hasta 400 mm) para una mayor eficiencia y productividad de la medición.
Características y beneficios
El sistema de medición visual Quick Image Series es un sistema compacto con la mayor exactitud de medición de su clase. El procesamiento subpíxel permite una detección de bordes de alta exactitud incluso con un amplio campo de visión, así como mediciones estables y precisas en piezas de gran tamaño. Su diseño compacto y componentes de alta calidad hacen del sistema QI Vision la solución ideal para su integración en el taller o el laboratorio.
- El sistema óptico telecéntrico elimina los errores humanos por enfoque.
- La óptica doblemente telecéntrica permite mediciones eficientes y elimina el error humano gracias a su gran profundidad de campo y amplio campo de visión.
- Una distancia de trabajo extralarga de 90 mm garantiza un enfoque seguro, incluso con piezas escalonadas.
- La herramienta de un solo clic permite realizar múltiples mediciones fácilmente.
- Cámara CMOS a color de 3 megapíxeles.
- Anillo de luz LED de cuatro cuadrantes.
- Detección automática de la orientación de la pieza.
- Dos modelos disponibles: con amplio campo de visión o con alta magnificación.
SERIES 361 Información Técnica
| Tecnología: | VMM manuales |
|---|---|
| Resolución de escala: | 0,0000039370"/0,00010 mm |
| Ambiente: | 68°F 20ºC |
| Tipo de cámara: | CMOS en color de 3MP |
| Tipo de zoom: | Digital |
| Distancia de trabajo: | 4"/90 mm |
| Sonda de disparo táctil: | No |
| Iluminación de colores: | No |
| Enfoque automático con seguimiento láser (TAF): | No |
| Soporte de vibración: | No |
| Rango Eje Z: | 4"/100 mm |
Lista de Productos
| Order No.: | Modelo: | Rango Eje X: | Rango Eje Y: | Aumento: | Carga máxima de la pieza de trabajo: | Masa (incl. soporte y controlador): | Dimensiones: | Profundidad de campo: |
|---|---|---|---|---|---|---|---|---|
| 361-850A | QI-A1010D | 4"/100 mm | 4"/100 mm | 7,6x | 22 libras/10 kg | 143 libras / 65 kg | 33 x 31 x 39" (830 x 800 x 1000 mm) | ±600 - ±11.000 µm |
| 361-851A | QI-A2010D | 8"/200 mm | 4"/100 mm | 7,6x | 22 libras/10 kg | 152 libras / 69 kg | 33 x 31 x 39" (830 x 800 x 1000 mm) | ±600 - ±11.000 µm |
| 361-852A | QI-A2017D | 8"/200 mm | 6,7"/170 mm | 7,6x | 44 libras / 20 kg | 331 libras / 150 kg | 40 x 37 x 44" (1020 x 930 x 1120 mm) | ±600 - ±11.000 µm |
| 361-853A | QI-A3017D | 12"/300 mm | 6,7"/170 mm | 7,6x | 44 libras / 20 kg | 348 libras / 158 kg | 40 x 37 x 44" (1020 x 930 x 1120 mm) | ±600 - ±11.000 µm |
| 361-854A | QI-A4020D | 16"/400 mm | 8"/200 mm | 7,6x | 33 libras / 15 kg | 362 libras / 164 kg | 40 x 37 x 44" (1020 x 930 x 1120 mm) | ±600 - ±11.000 µm |
| 361-855A | QI-B1010D | 4"/100 mm | 4"/100 mm | 18,9x | 22 libras/10 kg | 143 libras / 65 kg | 33 x 31 x 39" (830 x 800 x 1000 mm) | ±600 - ±1.800 µm |
| 361-856A | QI-B2010D | 8"/200 mm | 4"/100 mm | 18,9x | 22 libras/10 kg | 152 libras / 69 kg | 33 x 31 x 39" (830 x 800 x 1000 mm) | ±600 - ±1.800 µm |
| 361-857A | QI-B2017D | 8"/200 mm | 6,7"/170 mm | 18,9x | 44 libras / 20 kg | 331 libras / 150 kg | 40 x 37 x 44" (1020 x 930 x 1120 mm) | ±600 - ±1.800 µm |
| 361-858A | QI-B3017D | 12"/300 mm | 6,7"/170 mm | 18,9x | 44 libras / 20 kg | 348 libras / 158 kg | 40 x 37 x 44" (1020 x 930 x 1120 mm) | ±600 - ±1.800 µm |
| 361-859A | QI-B4020D | 16"/400 mm | 8"/200 mm | 18,9x | 33 libras / 15 kg | 362 libras / 164 kg | 40 x 37 x 44" (1020 x 930 x 1120 mm) | ±600 - ±1.800 µm |
