El sistema de medición UMAP utiliza un palpador de fuerza ultrabaja junto con tecnología de detección patentada de Mitutoyo para lograr mediciones altamente exactas en características de escala micrométrica.
Características y beneficios

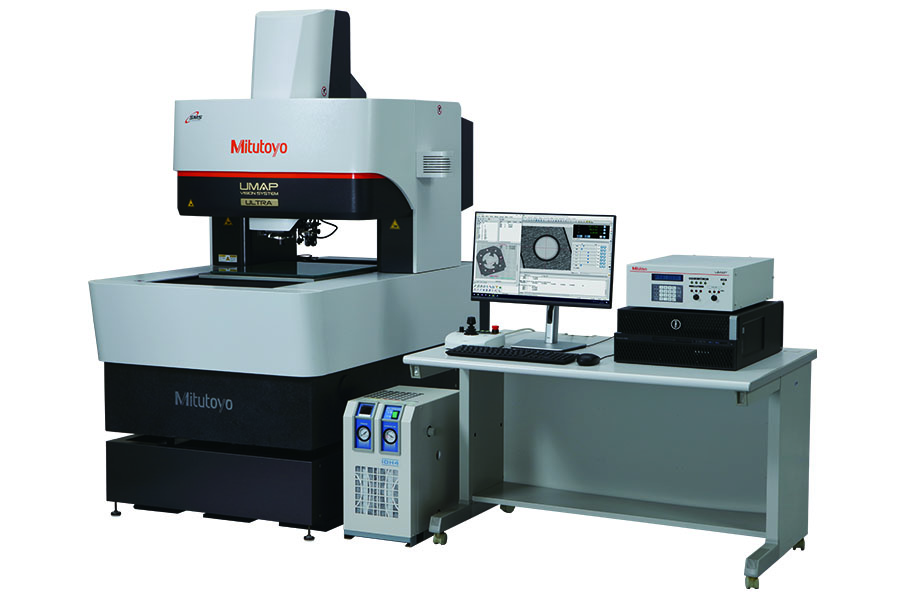

La Quick Vision Ultra UMAP de Mitutoyo cuenta con una micro palpador ultrasónico que detecta la variación de amplitud durante el palpado. El palpador extremadamente pequeño, con relaciones de aspecto elevadas, permite realizar mediciones dimensionales de formas microscópicas y puede medir desviaciones de forma de características demasiado pequeñas para la tecnología de palpador tradicional.
- La cámara y el palpador UMAP proporcionan mediciones con y sin contacto de altísima exactitud en una sola máquina.
- Hay varios diámetros de micro palpadores disponibles, desde 15 µm hasta 300 µm de diámetro.
- El zoom de la torreta motorizada cambia el multiplicador de amplificación de 1X a 6X.
- Un anillo de luz programable (PRL) permite un control y una dirección exacta para una iluminación de medición óptima para mejorar el borde de superficies inclinadas y escalones muy pequeños.
- La estructura del bastidor principal tiene una construcción de puente fijo que logra mediciones de alta exactitud.
- La compensación de temperatura estándar ofrece una mayor exactitud en las mediciones.
- La exactitud de este modelo cumple con la norma ISO 10360-7:2011 (especificaciones a pedido).
- Minimiza los errores de rectitud mediante el uso de un sistema de guía lineal con cojinetes de aire de exactitud.
- La escala del codificador lineal está hecha de vidrio cristalizado con un coeficiente de expansión casi cero para minimizar los errores causados por las fluctuaciones de temperatura.
SERIES 364 Información Técnica
| Tecnología: | CNC VMM |
|---|---|
| Resolución de escala: | 0,0000003937" / 0,00001 mm |
| Ambiente: | 68°F 20ºC |
| Tipo de cámara: | CCD en blanco y negro |
| Campo de visión: | 0,0016 x 0,0012 - 0,4937 x 0,3701" / 0,04 x 0,03 - 12,54 x 9,4 mm |
| Tipo de zoom: | Torreta interna |
| Aumento: | 16x - 4800x |
| Presión de aire requerida: | 0,5 MPa - 0,9 MPa |
| Flujo de aire requerido: | 300 l/min (ANR) |
| Sonda de disparo táctil: | No |
| Iluminación de colores: | Orden especial |
| Escaneo óptico 3D (PFF): | Opcional |
| Enfoque automático con seguimiento láser (TAF): | Orden especial |
| Soporte de vibración: | Opcional |
Lista de Productos
| Order No.: | Modelo: | Rango Eje X: | Rango Eje Y: | Rango Eje Z: | Carga máxima de la pieza de trabajo: | Masa (incl. soporte y controlador): | Dimensiones: |
|---|---|---|---|---|---|---|---|
| 364-717-20S | UVS2-U404P1N-D (ultra agua 404) | 16"/400 mm | 16"/400 mm | 8"/200 mm | 88 libras / 40 kg | 4763 libras/2160 kg | 68 x 47 x 75 pulgadas (1735 x 1200 x 1910 mm) |
