Los sistemas de palpadores de 5 ejes son cabezales para palpadores que se articulan en 2 ejes utilizando la CMM de 3 ejes simultáneamente disponibles con sensor táctil o sensor de escaneo midiendo más rápido que los sistemas de palpadores convencionales.
Características y beneficios
Function
Un sistema de palpadores de 5 ejes ofrece una velocidad y una flexibilidad de medición sin precedentes sin sacrificar la exactitud. A diferencia de los palpadores y técnicas de medición de CMM convencionales, un sistema de palpadores de 5 ejes evita el compromiso entre velocidad y exactitud, lo que aumenta el rendimiento de piezas de trabajo más exactas. el palpador de 5 ejes utiliza un cabezal articulado que se mueve en dos ejes rotatorios mientras mide, lo que reduce las deflexiones inerciales por aceleración en la estructura de la máquina que provocan errores de medición.
- El movimiento del palpador de 5 ejes también elimina el tiempo empleado en indexar el cabezal.

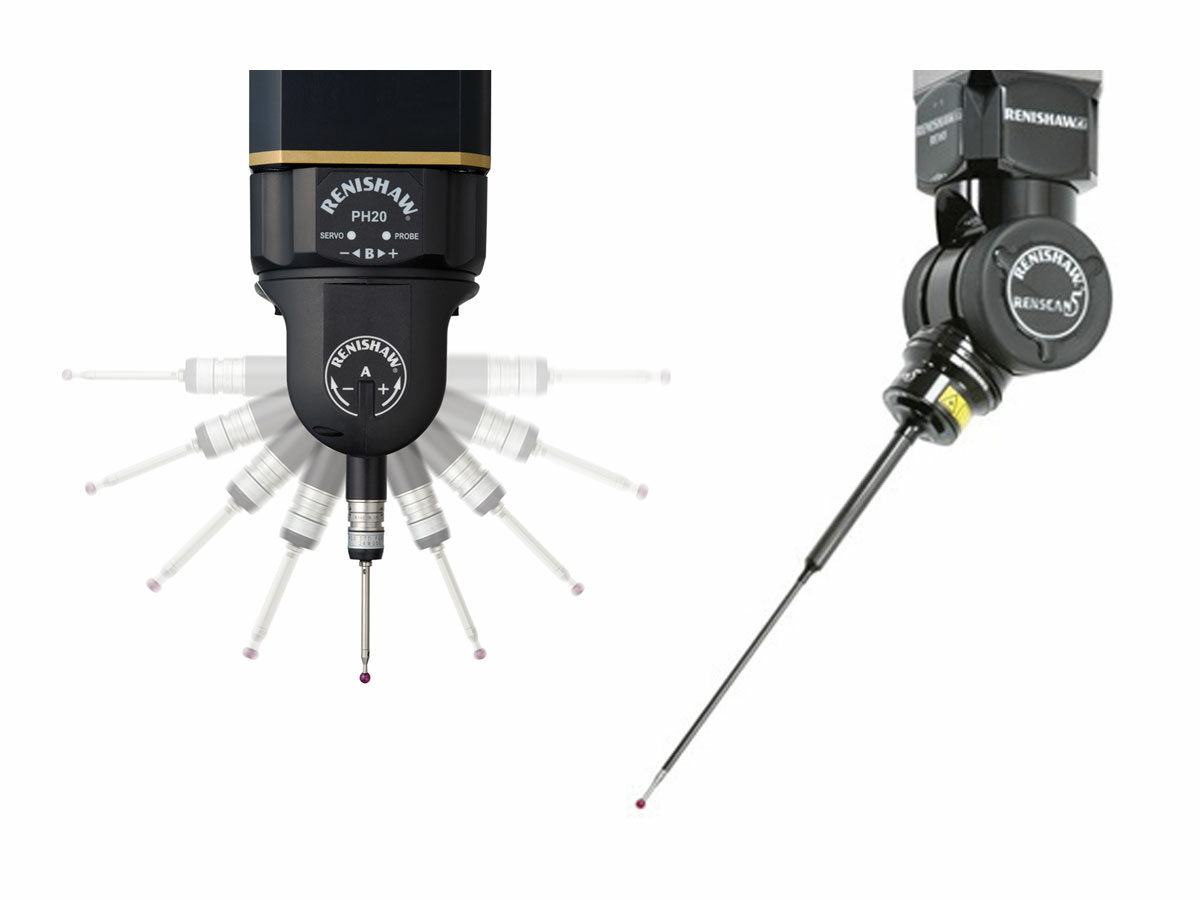

- Mitutoyo ofrece el palpador de escaneo de 5 ejes REVO y el palpador táctil de 5 ejes PH20 para CMM CNC.
- El palpador REVO es ideal para mediciones de acabado de superficies e inspecciones dimensionales.
- El PH20 utiliza toques únicos para permitir que se tomen puntos de medición moviendo solo el cabezal, en lugar de la estructura CMM.
Lista de Productos
| Order No.: | Palpador de 5 ejes: | Detección Tecnología: |
Sonda Montar: |
MMC Tipo: |
Software Requerido: |
Sensores de sonda Soportado: |
Eje de la cabeza Rango: |
Angular Resolución: |
Movimiento Velocidad: |
Sonda automática Cambio: |
Módulo automático Cambio: |
Cambio de estante Sistema: |
Llave Características: |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A-5518-1095 | Revolucionario |
Exploración | Pluma | CNC | MCOSMOS+Scanpak | RSP2 - Escaneo de 5 ejes de alta velocidad RSP3~4, 6 - Escaneo de 3 ejes (SP25) SF2 - Medición del acabado de la superficie | A: 220° (+120~-100°) B: 360° ∞ (Ifinito) |
0,002 segundos de arco | 3 revoluciones por segundo | Sí | Sí | RCP TC-2, RCP2 | Posicionamiento infinito, movimientos rápidos de 5 ejes, múltiples sensores |
| A-5669-0001 | PH20 |
Táctil | Pluma | CNC | MCOSMOS | Módulos ligero, estándar, medio, de 6 vías, EM1 y EM2 | A: 230° (+115~-115°) B: 360° ∞ (Ifinito) |
0,4 μRadianes | 3 revoluciones por segundo | No | Sí | TCR20 | Posicionamiento infinito, toques rápidos de cabeza, movimientos rápidos de 5 ejes |
